осушители газа

Согр

Технические характеристики

Система осушка газа регенерационная (СОГР) предназначена для очистки от механических примесей, жидкостей и удаления паров воды из природного компримированного газа перед его использованием

СОГР выполнена в виде технологических блоков. Блоки соединены между собой технологическими трубопроводами и кабельными коммуникациями, подключение установки к питающей электросети, а также к газопроводам объекта по входу и выходу производится в соответствии с руководством по эксплуатации и проектом, выполненным специализированной проектной организацией

Установка поставляется потребителю с регенерированным адсорбентом

Назначение аппарата

Предназначена для очистки от механических примесей, жидкостей и удаления паров воды из природного компримированного газа

Производительность

от 600 до 3000 нм3/час

Максимальное рабочее давление газа на входе/выходе

25 МПа

Напряжение сети

переменный ток 380+-10 В, трехфазное, 50+-1 Гц

Напряжение вторичного источника питания

12 В, 24 В

Потребляемая мощность
в режиме осушки, не более

0,4 кВт

Температура окружающей среды при эксплуатации

– 20 °C до + 50 °C

Потребляемая мощность
в режиме регенерации, не более

8,0 кВт

При потреблении таким компрессором электроэнергии в количестве 200 кВт/ч, 20 кВт/ч будет теряться

Если к этому добавить 15 кВт/ч, которые расходуются при нагреве этих 10% газа для обеспечения процесса регенерации, то общие потери будут составлять 35 кВт/ч

Во время работы осушки с регенерацией количество отбираемого сухого газа достигает 10% от производительности станции

Если рассматривать частный случай приобретения компрессора 1000 м3/ч, реально вы получите только 900м3/ч

Комплект документации

Технические характеристики

Рабочее давление, МПа (кгс/м2)

1,56

Пробное давление испытания, МПа (кгс/м2)

Вместимость, м3

2,05

0,42

Рабочая температура среды, °С

Масса пустого осушителя, кг (не более)

От -45 до +50

550

Расчетная температура стенки, °С

Максимальная масса засыпаемой среды, (кг)

50

150

Минимально допустимая отрицательная температура стенки, °С

Расчетный срок службы осушителя, лет

-45

20

Пропускная способность, м3/ч

Масса в сборе, кг

1500

890

Прибавка для компенсации коррозии (эрозии), мм

Температура точки росы (влагосодержание) газа на выходе, не выше

1

-58 °С(9 мг/нм3)

Наименование рабочей среды

Габариты (Д х Ш х В), мм, не более:

Природный газ

3150 х 950 х 3000 мм

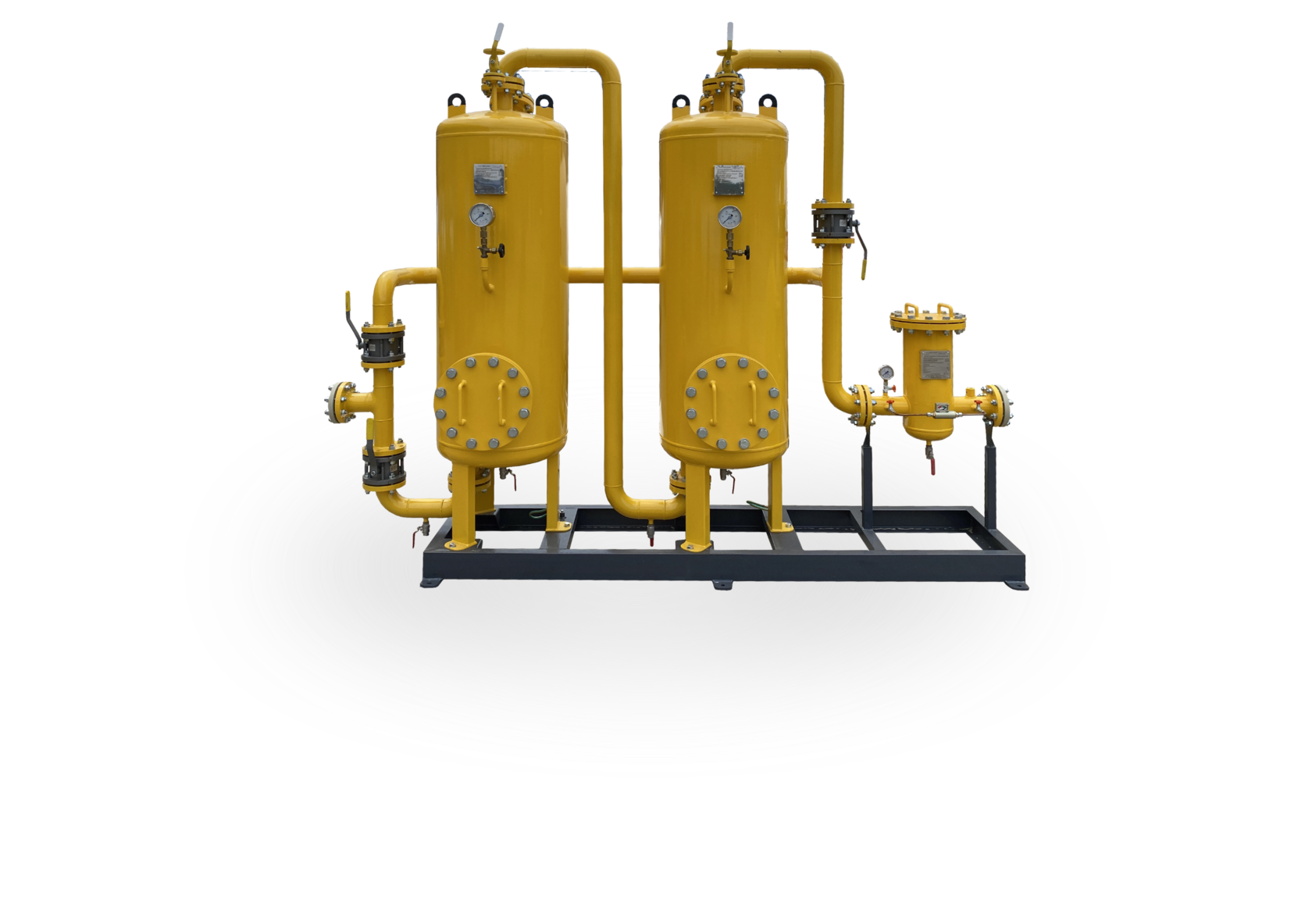

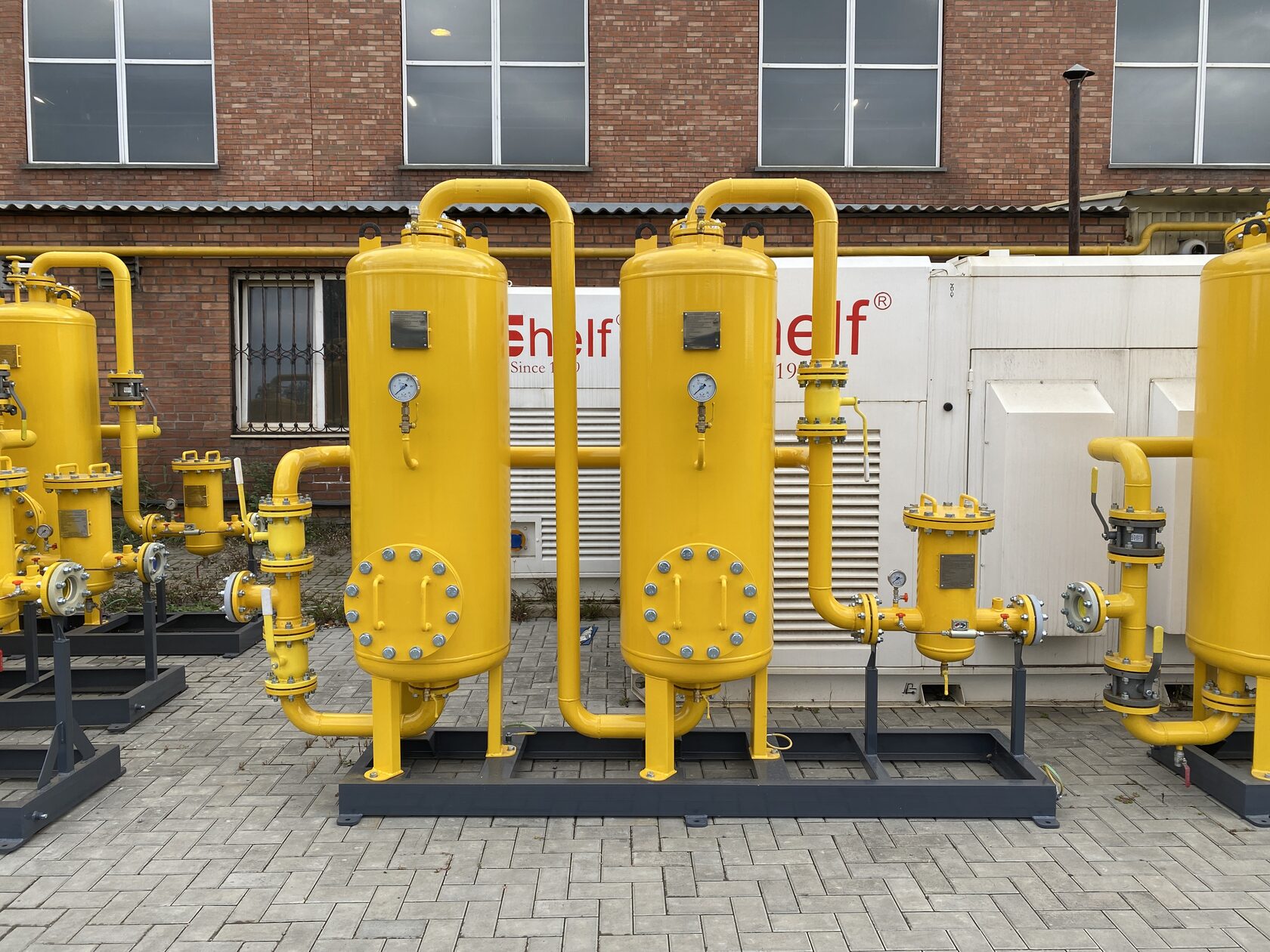

Адсорбционные осушители Shelf Dry предназначены для осушки не агрессивных газов. Осушители выполнены в виде сварной стальной конструкции со съёмной крышкой и необходимыми технологическими патрубками

Такая осушка состоит из одной или двух вертикально стоящих ёмкостей в зависимости от модели. Ёмкости содержат десикант, проходя через толщу которого газ осушается. На выходе установлен фильтр тонкой очистки для защиты компрессора от попадания механических частиц. Возможна комплектация такой системы измерителями влажности на входе и выходе или только на выходе

ShelfDry

Десикант — специально подобранный и подготовленный хемосорбционный агент, в виде гранул либо таблеток

При работе адсорбционного осушителя Shelf Dry из-за отсутствия регенерации потеря производительности не наблюдается, и потери электроэнергии также

Исходя из опыта эксплуатации осушек адсорбционных Shelf Dry на десятках АГНКС, мы можем смело утверждать, что качество газа на выходе при своевременной замене десиканта удовлетворяет самым строгим требованиям

Комплект документации
